توافر الحالة: | |
---|---|
الكمية: | |
م
3 سنوات
محولات التيار المستمر / التيار المتردد
أعزب
8kw-12kw
OEM
مرحبا بك في YUANHE للاستيراد والتصدير حل شامل للطاقة الجديدة
ضوء LED بالطاقة الشمسية / تخزين الطاقة / محطة كهرباء
* ضوء LED للطاقة الشمسية |
* لوحة شمسية (زجاج / قابلة للطي) |
* تخزين الطاقة المحمولة / محطة توليد الكهرباء |
* نظام الطاقة الشمسية المنزلية |
ميزة العاكس للنظام الشمسي
1 شاحن عاكس للطاقة الشمسية مدمج PWM أو وحدة تحكم MPPT اختيارية ؛
2 خرج موجة جيبية نقية ؛

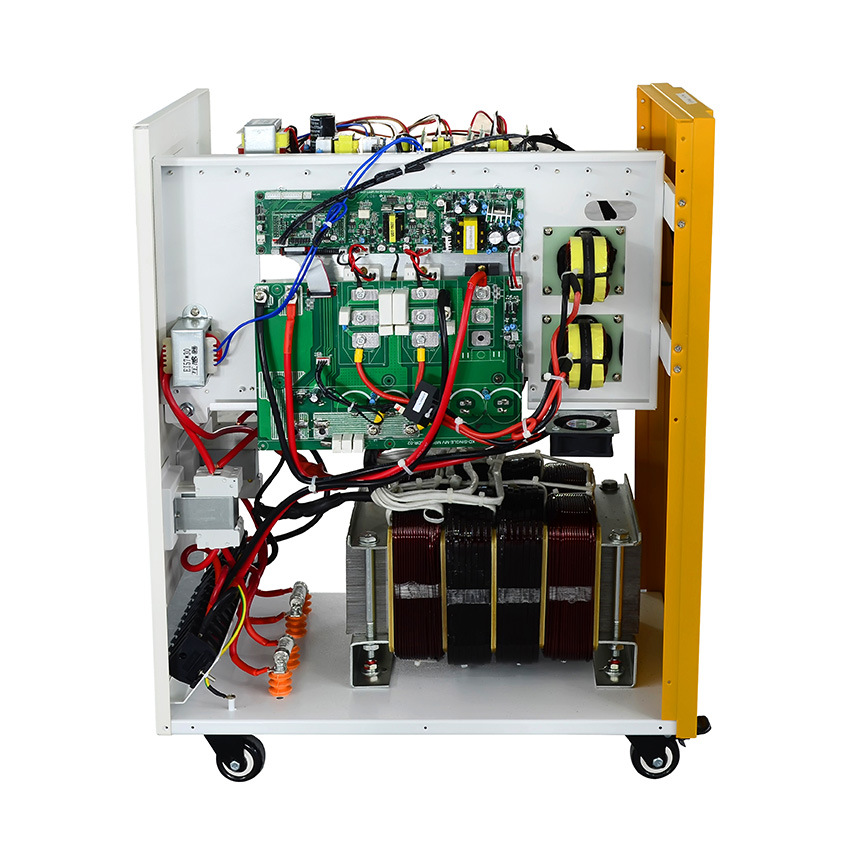

3 محول حلقي عالي الكفاءة خسارة أقل ؛
4 شاشة تكامل LCD ذكية ؛
5 تيار متردد تهمة 0-20A قابل للتعديل ؛تكوين سعة البطارية أكثر مرونة ؛
6 ثلاثة أنواع من أوضاع العمل قابلة للتعديل: AC أولاً ، DC أولاً ، وضع توفير الطاقة ؛
7 وظيفة التكيف مع التردد ، والتكيف مع بيئات الشبكة المختلفة ؛
8 تمت إضافة وظيفة الاستعلام عن رمز الخطأ ، مما يسهل المستخدم على مراقبة حالة العملية في الوقت الفعلي ؛
9 يدعم مولد الديزل أو البنزين ، ويتكيف مع أي حالة كهربائية صعبة ؛
10 منفذ اتصال RS485 / APP اختياري.
مواصفات عاكس النظام الشمسي
تخصيص | ||||
نموذج YHWDT | 80248/96/192 (802) | 10348/96/192 (103) | 12396/192 (123) | |
القوة المصنفة | 8000 واط | 10000 واط | 12000 واط | |
طاقة الذروة (20 مللي ثانية) | 24000 فولت أمبير | 30000 فولت أمبير | 36000 فولت أمبير | |
ابدأ المحرك | 5 حصان | 7 حصان | 7 حصان | |
قوة البطارية | 48/96 / 192VDC | 48/96 فولت / 192 فولت تيار مستمر | 96 / 192VDC | |
الحجم (L * W * Hmm) | 540 × 350 × 695 | |||

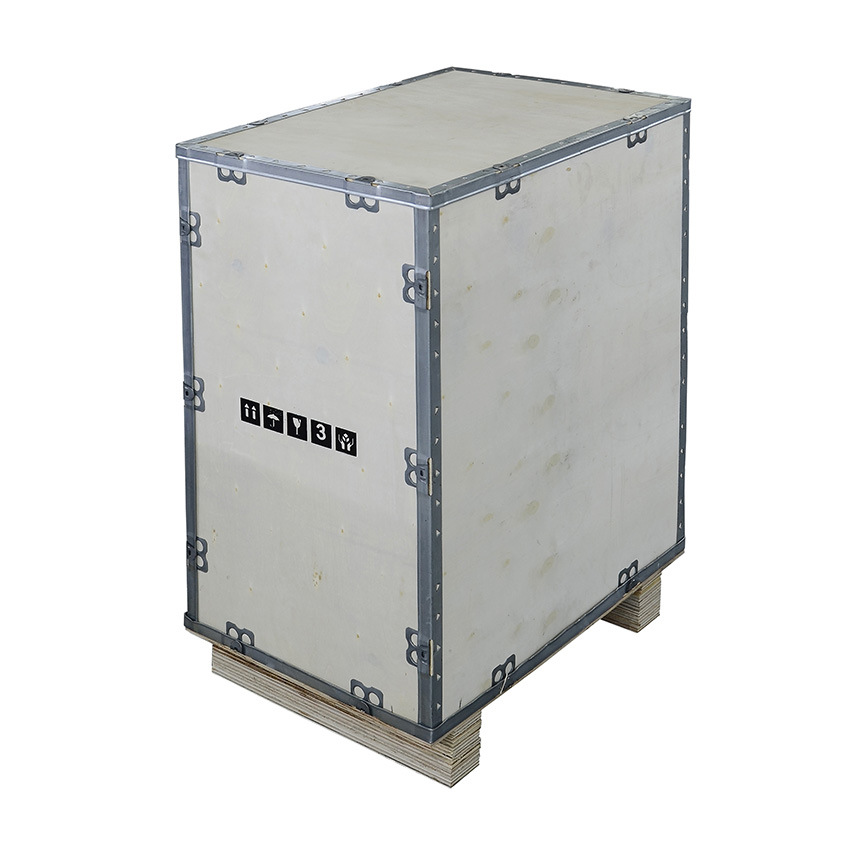

حجم التعبئة (L * W * Hmm) | 600 * 410 * 810 | |||
NW (كلغ) | 66 | 70 | 77 | |
غيغاواط (كلغ) | 77 | 81 | 88 | |
طريقة التثبيت | برج | |||
مدخل | نطاق جهد الإدخال DC | 10.5-15VDC (جهد بطارية واحد) | ||
نطاق جهد إدخال التيار المتردد | 92VAC ~ 128VAC (110VAC) / 102VAC ~ 138VAC (120VAC) / 185VAC ~ 255VAC (220VAC) / 195VAC ~ 265VAC (230VAC) / 205VAC ~ 275VAC (240VAC) (8KW ~ 40KW) | |||
نطاق تردد إدخال التيار المتردد | 45 هرتز ~ 55 هرتز (50 هرتز) / 55 هرتز ~ 65 هرتز (60 هرتز) | |||
ماكس شحن التيار المتردد | 0A ~ 40A (اعتمادًا على الطراز ، تبلغ قوة الشحن القصوى 1/4 من الطاقة المقدرة) | |||
طريقة شحن التيار المتردد | ثلاث مراحل (تيار ثابت ، جهد ثابت ، شحنة عائمة) | |||
انتاج | | الكفاءة (وضع البطارية) | ≥ 85٪ | ||
جهد الإخراج (وضع البطارية) | 110VAC ± 2٪ / 120VAC ± 2٪ / 220VAC ± 2٪ / 230VAC ± 2٪ / 240 فولت تيار متردد ± 2٪ | |||
تردد الإخراج (وضع البطارية) | 50 هرتز ± 0.5 أو 60 هرتز ± 0.5 | |||
موجة الإخراج (وضع البطارية) | موجة جيبية نقية | |||
الكفاءة (وضع التيار المتردد) | > 99٪ | |||
جهد الإخراج (وضع التيار المتردد) | اتبع المدخلات | |||
تردد الإخراج (وضع التيار المتردد) | التتبع تلقائيًا | |||
إخراج تشويه الموجي (وضع البطارية) | ≤3٪ (الحمل الخطي) | |||
لا يوجد فقدان للحمل (وضع البطارية) | ≤1٪ قوة مصنفة | |||
لا خسارة الحمل (وضع التيار المتردد) | ≤ 2٪ من الطاقة المقدرة (الشاحن لا يعمل في وضع التيار المتردد) | |||
لا خسارة الحمل (وضع توفير الطاقة) | ≤10 واط | |||
نوع البطارية (قابل للتحديد) | بطارية VRLA | جهد الشحن: 14.2 فولت ؛تعويم الجهد: 13.8 فولت (جهد بطارية واحد) | ||
تخصيص البطارية | يمكن تخصيص معلمات الشحن والتفريغ لأنواع مختلفة من البطاريات وفقًا لمتطلبات المستخدم (يمكن ضبط معلمات الشحن والتفريغ لأنواع مختلفة من البطاريات من خلال لوحة التشغيل) | |||
حماية | إنذار انخفاض الجهد البطارية | افتراضي المصنع: 11 فولت (جهد بطارية واحد) | ||
حماية البطارية من الجهد المنخفض | الإعداد الافتراضي للمصنع: 10.5 فولت (جهد بطارية مفرد) | |||
إنذار الجهد الزائد للبطارية | افتراضي المصنع: 15 فولت (جهد بطارية واحد) | |||
حماية البطارية من الجهد الزائد | افتراضي المصنع: 17 فولت (جهد بطارية واحد) | |||
الجهد استعادة البطارية الجهد الزائد | افتراضي المصنع: 14.5 فولت (جهد بطارية واحد) | |||
حماية الطاقة الزائدة | الحماية التلقائية (وضع البطارية) ، قاطع الدائرة أو التأمين (وضع التيار المتردد) | |||
العاكس الناتج حماية ماس كهربائى | الحماية التلقائية (وضع البطارية) ، قاطع الدائرة أو التأمين (وضع التيار المتردد) | |||
حماية درجة الحرارة | > 90 درجة مئوية (إخراج إيقاف التشغيل) | |||
إنذار | A | حالة العمل العادية ، الجرس ليس له صوت إنذار | ||
B | أصوات الجرس 4 مرات في الثانية عند فشل البطارية ، والجهد غير الطبيعي ، وحماية الزائد | |||
C | عندما يتم تشغيل الجهاز لأول مرة ، سيطلب الجرس 5 عندما يكون الجهاز طبيعيًا | |||
داخل وحدة التحكم بالطاقة الشمسية (خياري) | وضع الشحن | PWM أو MPPT | ||
التيار الشاحن | PWM: (48V: 120A؛ 96V: 50A / 100A؛ 192V / 384V: 50A / MPPT: (48V: 100A / 200A ، 96V: 50A / 100A ، 192V / 384V: 50A) | |||
نطاق الجهد المدخلات الكهروضوئية | PWM: 60V-88V (نظام 48V) ؛120V-176V (نظام 96V) ؛ 240V-352V (نظام 192V) MPPT: 60V-120V (نظام 48V) ؛120 فولت -240 فولت (نظام 96 فولت) ؛ 240 فولت -360 فولت (نظام 192 فولت) | |||
أقصى جهد إدخال PV (Voc) (عند أدنى درجة حرارة) | PWM: 100 فولت (نظام 48 فولت) ؛200 فولت (نظام 96 فولت) ؛ 400 فولت (نظام 192 فولت) MPPT: 150 فولت (نظام 48 فولت) ؛300 فولت (نظام 96 فولت) ؛ 450 فولت (نظام 192 فولت) | |||
الطاقة القصوى لصفيف PV | نظام 48 فولت: 6720 واط (PWM 120A) / 5.6KW&11.2KW (MPPT 100A / 200A) ؛ نظام 96 فولت: 5.6KW (50A) /11.2KW (100A) ؛ نظام 192V: 11.2KW (50A) | |||
خسارة الاستعداد | ≤3 واط | |||
كفاءة التحويل القصوى | > 95٪ | |||
نمط العمل | البطارية أولاً / التيار المتردد أولاً / وضع توفير الطاقة | |||
وقت النقل | ≤4 مللي ثانية | |||
عرض | شاشة LCD | |||
الطريقة الحرارية | مروحة تبريد في تحكم ذكي | |||
الاتصال (اختياري) | RS485 / APP (مراقبة WIFI أو مراقبة GPRS) | |||
بيئة | درجة حرارة التشغيل | -10 درجة مئوية ~ 40 درجة مئوية | ||
درجة حرارة التخزين | -15 درجة مئوية ~ 60 درجة مئوية | |||
ضوضاء | ≤55 ديسيبل | |||
ارتفاع | 2000 م (أكثر من خسران) | |||
رطوبة | 0٪ ~ 95٪ ، لا تكاثف | |||
ملاحظة: تخضع جميع المواصفات للرسوم دون إشعار مسبق |
