مرحبا بك في YUANHE للاستيراد والتصدير حل شامل للطاقة الجديدة
ضوء LED بالطاقة الشمسية / تخزين الطاقة / محطة كهرباء
| * ضوء LED للطاقة الشمسية |
| * لوحة شمسية (زجاج / قابلة للطي) |
| * تخزين الطاقة المحمولة / محطة توليد الكهرباء |
| * نظام الطاقة الشمسية المنزلية |
ميزة العاكس للنظام الشمسي

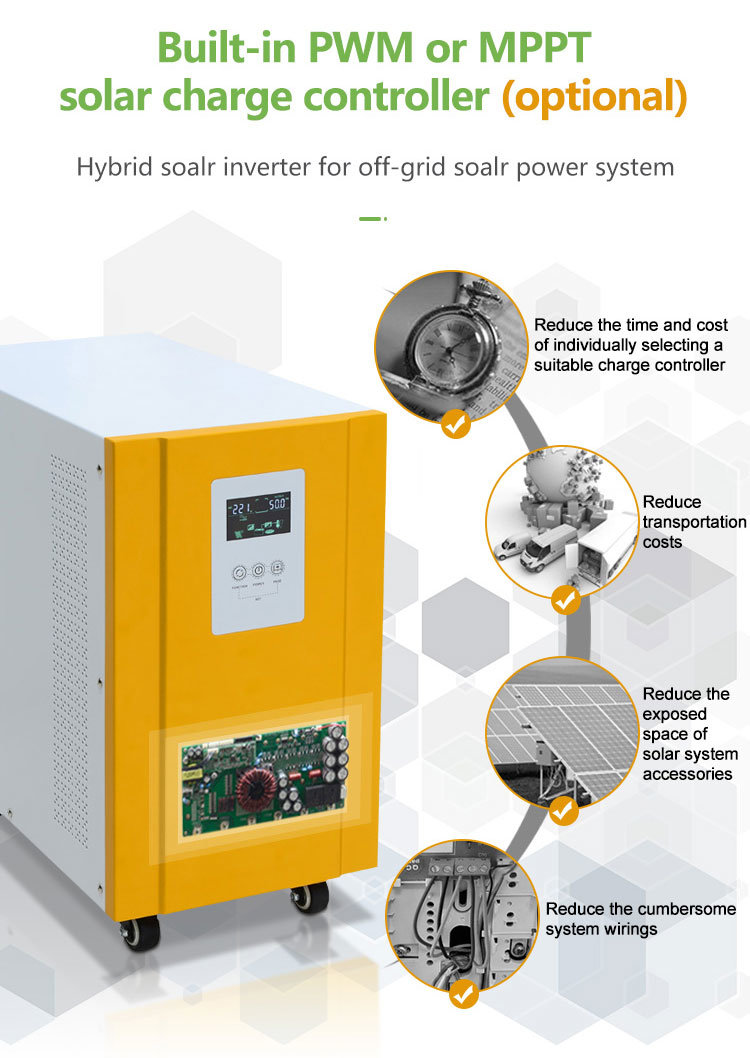

1 عاكس طاقة لوحة شمسية مدمج PWM أو وحدة تحكم MPPT اختيارية ؛
2 خرج موجة جيبية نقية ؛

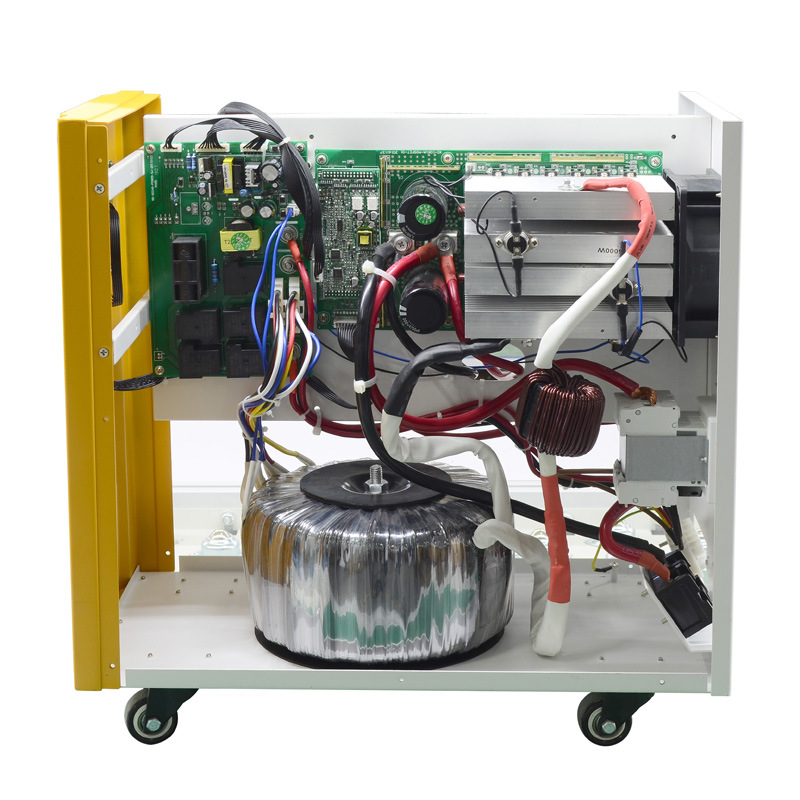

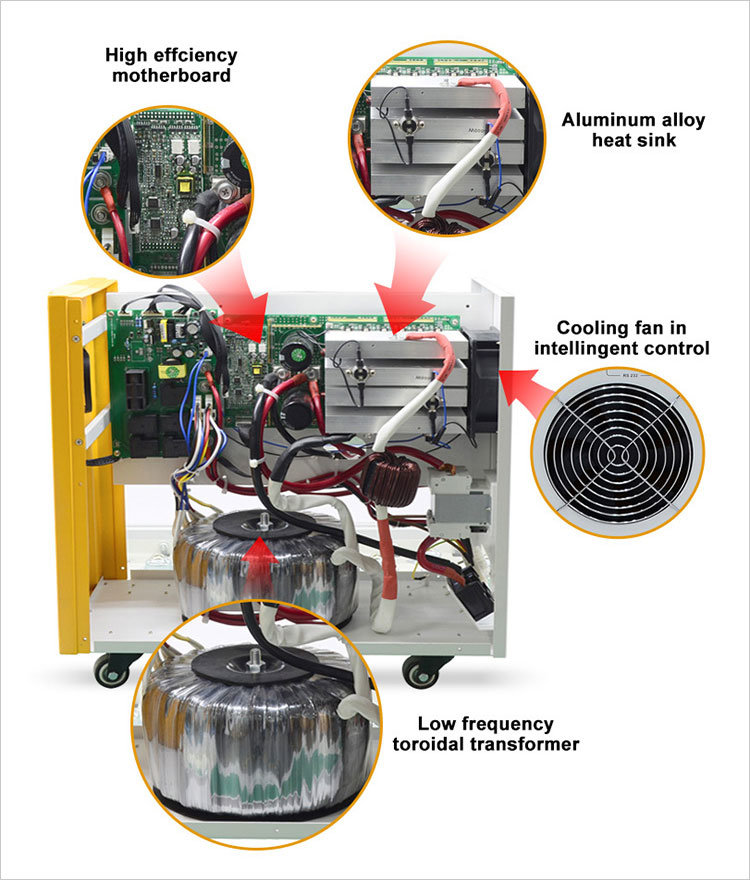

3 محول حلقي عالي الكفاءة خسارة أقل ؛

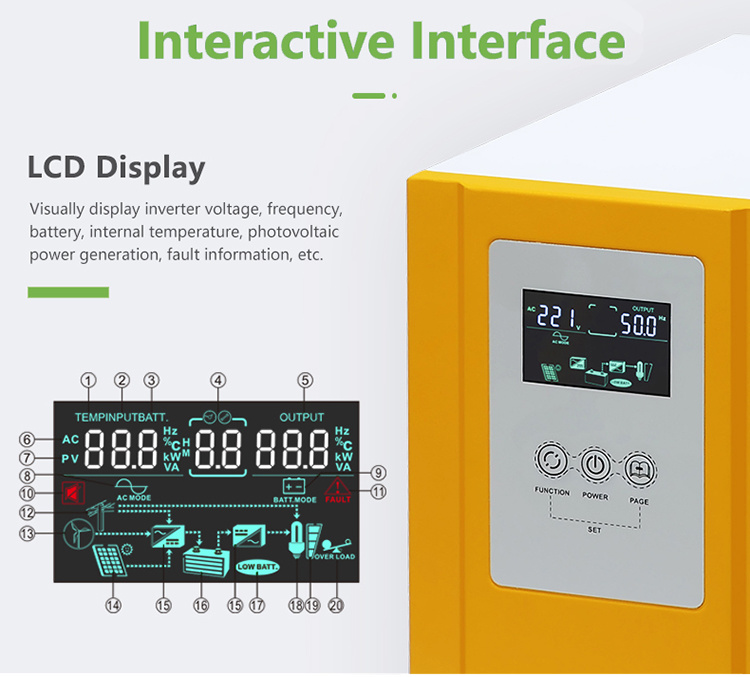

4 شاشة تكامل LCD ذكية ؛
5 تيار متردد تهمة 0-20A قابل للتعديل ؛تكوين سعة البطارية أكثر مرونة ؛
6 ثلاثة أنواع من أوضاع العمل قابلة للتعديل: AC أولاً ، DC أولاً ، وضع توفير الطاقة ؛
7 وظيفة التكيف مع التردد ، والتكيف مع بيئات الشبكة المختلفة ؛
8 تمت إضافة وظيفة الاستعلام عن رمز الخطأ ، مما يسهل المستخدم على مراقبة حالة العملية في الوقت الفعلي ؛
9 يدعم مولد الديزل أو البنزين ، ويتكيف مع أي حالة كهربائية صعبة ؛

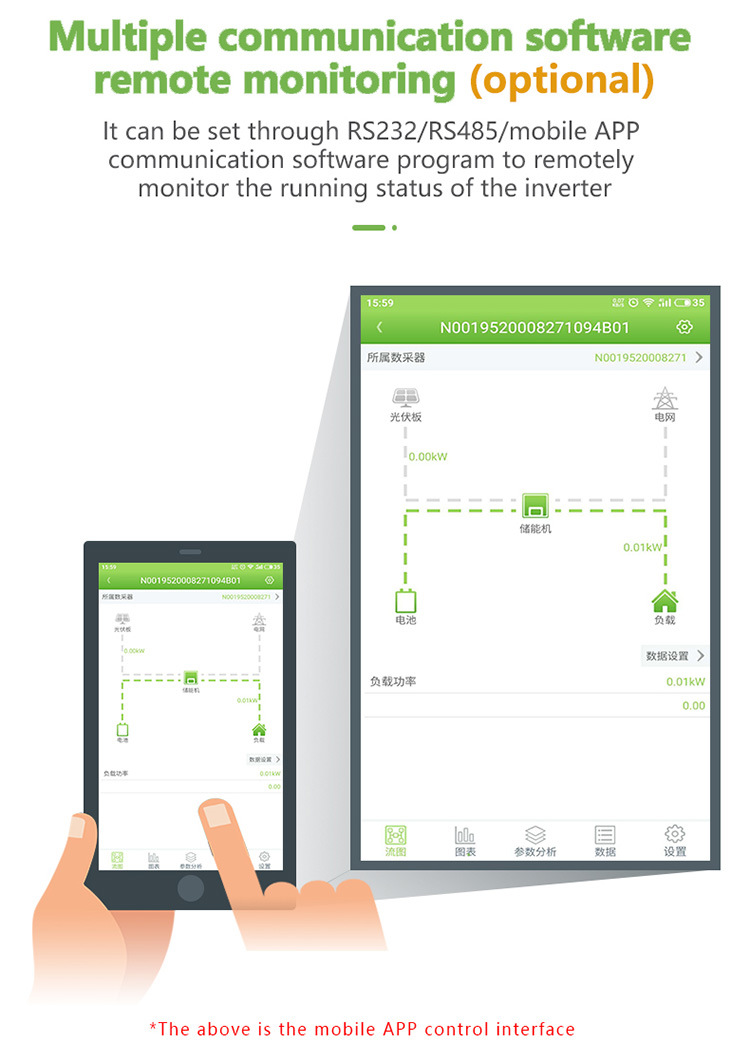

10 منفذ اتصال RS485 / APP اختياري.
مواصفات عاكس النظام الشمسي
| تخصيص | |||||
| نموذج YHWDT | 40248/96 (402) | 50248/96 (502) | 60248/96 (602) | 70248/96/192 (702) | |
| القوة المصنفة | 4000 واط | 5000 واط | 6000 واط | 7000 واط | |
| طاقة الذروة (20 مللي ثانية) | 12000 فولت أمبير | 15000 فولت أمبير | 18000 فولت أمبير | 21000 فولت أمبير | |
| ابدأ المحرك | 3 حصان | 4 حصان | 4 حصان | 5 حصان | |
| قوة البطارية | 48 / 96VDC | 48 / 96VDC | 48 / 96VDC | 48/96 / 192VDC | |
| الحجم (L * W * Hmm) | 491 × 260 × 490 | ||||

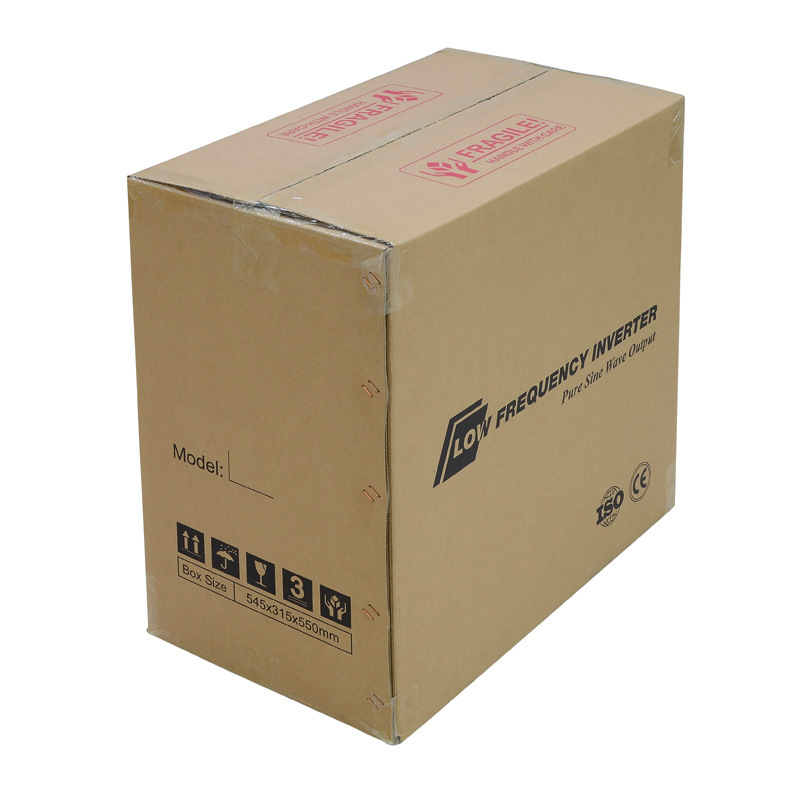

| حجم التعبئة (L * W * Hmm) | 545x315x550 | ||||
| NW (كلغ) | 29 | 30 | 31.5 | 36 | |
| غيغاواط (كلغ) | 32 | 33 | 34.5 | 39 | |
| طريقة التثبيت | برج | ||||
| مدخل | نطاق جهد الإدخال DC | 10.5-15VDC (جهد بطارية واحد) | |||
| نطاق جهد إدخال التيار المتردد | 73VAC ~ 138VAC (110VAC) / 83VAC ~ 148VAC (120VAC) / 145VAC ~ 275VAC (220VAC) / 155VAC ~ 285VAC (230VAC) / 165VAC ~ 295VAC (240VAC) | ||||
| نطاق تردد إدخال التيار المتردد | 45 هرتز ~ 55 هرتز (50 هرتز) / 55 هرتز ~ 65 هرتز (60 هرتز) | ||||
| ماكس شحن التيار المتردد | 0A ~ 20A (اعتمادًا على الطراز ، تبلغ قوة الشحن القصوى 1/4 من الطاقة المقدرة) | ||||
| طريقة شحن التيار المتردد | ثلاث مراحل (تيار ثابت ، جهد ثابت ، شحنة عائمة) | ||||
| انتاج | | الكفاءة (وضع البطارية) | ≥ 85٪ | |||
| جهد الإخراج (وضع البطارية) | 110VAC ± 2٪ / 120VAC ± 2٪ / 220VAC ± 2٪ / 230VAC ± 2٪ / 240 فولت تيار متردد ± 2٪ | ||||
| تردد الإخراج (وضع البطارية) | 50 هرتز ± 0.5 أو 60 هرتز ± 0.5 | ||||
| موجة الإخراج (وضع البطارية) | موجة جيبية نقية | ||||
| الكفاءة (وضع التيار المتردد) | > 99٪ | ||||
| جهد الإخراج (وضع التيار المتردد) | اتبع المدخلات | ||||
| تردد الإخراج (وضع التيار المتردد) | التتبع تلقائيًا | ||||
| إخراج تشويه الموجي (وضع البطارية) | ≤3٪ (الحمل الخطي) | ||||
| لا يوجد فقدان للحمل (وضع البطارية) | ≤1٪ قوة مصنفة | ||||
| لا خسارة الحمل (وضع التيار المتردد) | ≤ 2٪ من الطاقة المقدرة (الشاحن لا يعمل في وضع التيار المتردد) | ||||
| لا خسارة الحمل (وضع توفير الطاقة) | ≤10 واط | ||||
| نوع البطارية (قابل للتحديد) | بطارية VRLA | جهد الشحن: 14.2 فولت ؛تعويم الجهد: 13.8 فولت (جهد بطارية واحد) | |||
| تخصيص البطارية | يمكن تخصيص معلمات الشحن والتفريغ لأنواع مختلفة من البطاريات وفقًا لمتطلبات المستخدم (يمكن ضبط معلمات الشحن والتفريغ لأنواع مختلفة من البطاريات من خلال لوحة التشغيل) | ||||
| حماية | إنذار انخفاض الجهد البطارية | افتراضي المصنع: 11 فولت (جهد بطارية واحد) | |||
| حماية البطارية من الجهد المنخفض | الإعداد الافتراضي للمصنع: 10.5 فولت (جهد بطارية مفرد) | ||||
| إنذار الجهد الزائد للبطارية | افتراضي المصنع: 15 فولت (جهد بطارية واحد) | ||||
| حماية البطارية من الجهد الزائد | افتراضي المصنع: 17 فولت (جهد بطارية واحد) | ||||
| الجهد استعادة البطارية الجهد الزائد | افتراضي المصنع: 14.5 فولت (جهد بطارية واحد) | ||||
| حماية الطاقة الزائدة | الحماية التلقائية (وضع البطارية) ، قاطع الدائرة أو التأمين (وضع التيار المتردد) | ||||
| العاكس الناتج حماية ماس كهربائى | الحماية التلقائية (وضع البطارية) ، قاطع الدائرة أو التأمين (وضع التيار المتردد) | ||||
| حماية درجة الحرارة | > 90 درجة مئوية (إخراج إيقاف التشغيل) | ||||
| إنذار | A | حالة العمل العادية ، الجرس ليس له صوت إنذار | |||
| B | أصوات الجرس 4 مرات في الثانية عند فشل البطارية ، والجهد غير الطبيعي ، وحماية الزائد | ||||
| C | عندما يتم تشغيل الجهاز لأول مرة ، سيطلب الجرس 5 عندما يكون الجهاز طبيعيًا | ||||
| داخل وحدة التحكم بالطاقة الشمسية (خياري) | وضع الشحن | PWM أو MPPT | |||
| التيار الشاحن | 48 فولت (PWM: 10A ~ 120A / MPPT: 10A ~ 100A) / 96V (50A / 100A (PWM أو MPPT)) | ||||
| نطاق الجهد المدخلات الكهروضوئية | PWM: 60V-88V (نظام 48V) ؛120 فولت - 176 فولت (نظام 96 فولت) / MPPT: 60V-120V (نظام 48V) ؛120 فولت -240 فولت (نظام 96 فولت) | ||||
| أقصى جهد إدخال PV (Voc) (عند أدنى درجة حرارة) | PWM: 100 فولت (نظام 48 فولت) ؛200 فولت (نظام 96 فولت) / MPPT: 150 فولت (نظام 48 فولت) ؛300 فولت (نظام 96 فولت) | ||||
| الطاقة القصوى لصفيف PV | نظام 48 فولت: 560 واط (10 أمبير) / 1120 واط (20 أمبير) / 1680 واط (30 أمبير) / 2240 واط (40 أمبير) / 2800 واط (50 أمبير) / 3360 واط (60 أمبير) / 4480 واط (80 أمبير) / 5600 واط (100 أمبير) / 6720 واط (PWM 120A) / 5.6KW&11.2KW (MPPT 100A / 200A) ؛ نظام 96 فولت: 5.6 كيلو وات (50 أمبير) / 11.2 كيلو وات (100 أمبير) | ||||
| خسارة الاستعداد | ≤3 واط | ||||
| كفاءة التحويل القصوى | > 95٪ | ||||
| نمط العمل | البطارية أولاً / التيار المتردد أولاً / وضع توفير الطاقة | ||||
| وقت النقل | ≤4 مللي ثانية | ||||
| عرض | شاشة LCD | ||||
| الطريقة الحرارية | مروحة تبريد في تحكم ذكي | ||||
| الاتصال (اختياري) | RS485 / APP (مراقبة WIFI أو مراقبة GPRS) | ||||
| بيئة | درجة حرارة التشغيل | -10 درجة مئوية ~ 40 درجة مئوية | |||
| درجة حرارة التخزين | -15 درجة مئوية ~ 60 درجة مئوية | ||||
| ضوضاء | ≤55 ديسيبل | ||||
| ارتفاع | 2000 م (أكثر من خسران) | ||||
| رطوبة | 0٪ ~ 95٪ ، لا تكاثف | ||||
| ملاحظة: تخضع جميع المواصفات للرسوم دون إشعار مسبق | |||||
العاكس الشمسي
MPPT / Wmp
محولات الطاقة الشمسية
