توافر الحالة: | |
---|---|
الكمية: | |
م
3 سنوات
محولات التيار المستمر / التيار المتردد
أعزب
1kw-3kw
OEM
مرحبا بك في YUANHE للاستيراد والتصدير حل شامل للطاقة الجديدة
ضوء LED بالطاقة الشمسية / تخزين الطاقة / محطة كهرباء
* ضوء LED للطاقة الشمسية |
* لوحة شمسية (زجاج / قابلة للطي) |
* تخزين الطاقة المحمولة / محطة توليد الكهرباء |
* نظام الطاقة الشمسية المنزلية |
ميزة العاكس للنظام الشمسي
1 خرج موجة جيبية نقية ؛

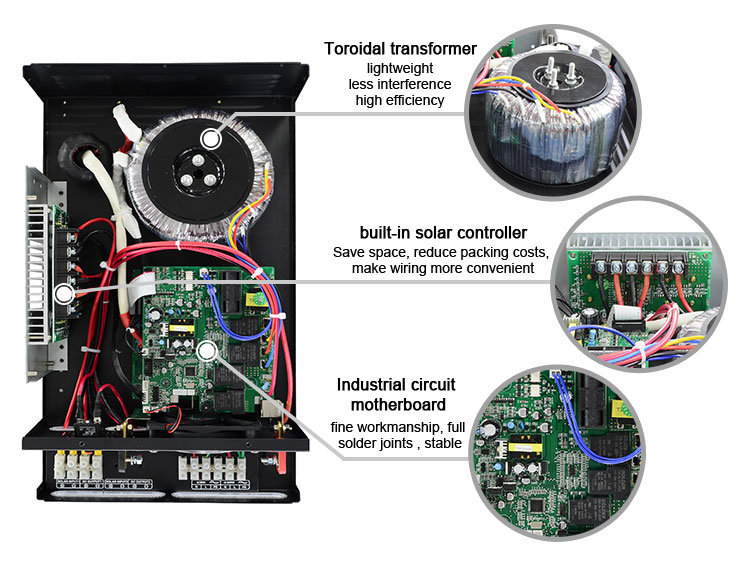

2 انخفاض خسارة المحول الحلقي التردد ؛

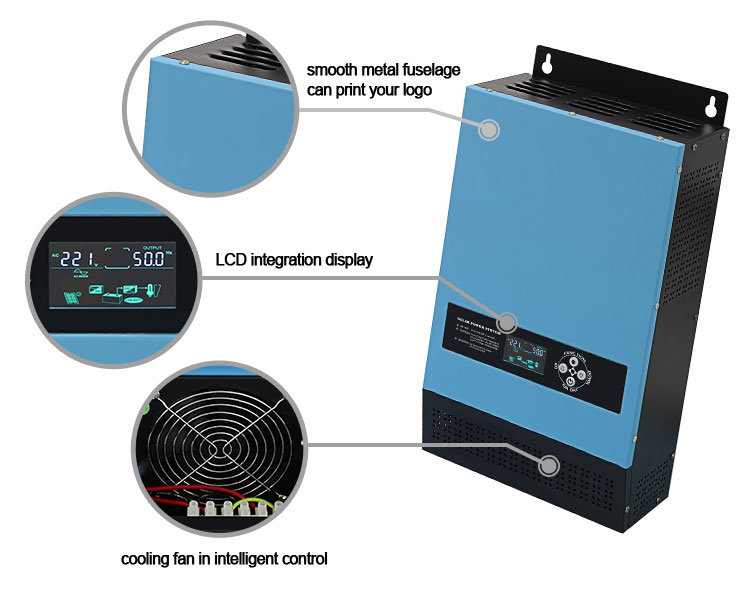

3 شاشة تكامل LCD ذكية ؛
4 خارج الشبكة الهجين العاكس الشمسي المدمج في PWM أو وحدة تحكم MPPT اختياري ؛
5 تيار متردد شحن 0 ~ 30A قابل للتعديل ، ثلاثة أوضاع عمل قابلة للتحديد ؛
6 ذروة الطاقة أكثر من 3 مرات ، وظيفة حماية كاملة أوتوماتيكية ومثالية ؛
7 وظيفة الاستعلام عن رمز الخطأ المضافة ، سهلة لمراقبة العملية في الوقت الحقيقي ؛
8 يدعم مولدات الديزل أو البنزين ، ويتكيف مع أي حالة كهربائية صعبة ؛
9 اجمع بين الاستخدام الصناعي والمنزلي والتصميم المثبت على الحائط والتركيب المريح.
مواصفات عاكس النظام الشمسي
تخصيص | ||||||||
نموذج YHLST | 10212/24/48 (102) | 15212/24/48 (152) | 20212/24/48 (202) | 30224/48 (302) | ||||
القوة المصنفة | 1 كيلو واط | 1.5 كيلو واط | 2 كيلو واط | 3 كيلو واط | ||||
طاقة الذروة (20 مللي ثانية) | 3 كيلو فولت أمبير | 4.5 كيلو فولت أمبير | 6 كيلو فولت أمبير | 9 كيلو فولت أمبير | ||||
ابدأ المحرك | 1 حصان | 1.5 حصان | 2 حصان | 3 حصان | ||||
قوة البطارية | 12/24 / 48VDC | 24 / 48VDC | ||||||
الحجم (L * W * Hmm) | 500 * 300 * 140 | |||||||
حجم التعبئة (L * W * Hmm) | 565 * 395 * 225 | |||||||
NW (كلغ) | 12 | 13.5 | 18 | 20 | ||||
GW (كجم) (تعبئة الكرتون) | 13.5 | 15 | 19.5 | 21.5 | ||||
طريقة التثبيت | معلقة على الحائط | |||||||
معامل | ||||||||
مدخل | نطاق جهد الإدخال DC | 10.5-15VDC (جهد بطارية واحد) | ||||||
نطاق جهد إدخال التيار المتردد | 85VAC ~ 138VAC (110VAC) / 95VAC ~ 148VAC (120VAC) / 170VAC ~ 275VAC (220VAC) / 180VAC ~ 285VAC (230VAC) / 190VAC ~ 295VAC (240VAC) | |||||||
نطاق تردد إدخال التيار المتردد | 45 هرتز ~ 55 هرتز (50 هرتز) / 55 هرتز ~ 65 هرتز (60 هرتز) | |||||||
ماكس شحن التيار المتردد | 0 ~ 30A (يعتمد على الموديل) | |||||||
طريقة شحن التيار المتردد | ثلاث مراحل (تيار ثابت ، جهد ثابت ، شحنة عائمة) | |||||||
انتاج | | الكفاءة (وضع البطارية) | ≥ 85٪ | ||||||
جهد الإخراج (وضع البطارية) | 110VAC ± 2٪ / 120VAC ± 2٪ / 220VAC ± 2٪ / 230VAC ± 2٪ / 240VAC ± 2٪ | |||||||
تردد الإخراج (وضع البطارية) | 50/60 هرتز ± 1٪ | |||||||
موجة الإخراج (وضع البطارية) | موجة جيبية نقية | |||||||
الكفاءة (وضع التيار المتردد) | > 99٪ | |||||||
جهد الإخراج (وضع التيار المتردد) | 110VAC ± 10٪ / 120VAC ± 10٪ / 220VAC ± 10٪ / 230VAC ± 10٪ / 240VAC ± 10٪ | |||||||
تردد الإخراج (وضع التيار المتردد) | التتبع تلقائيًا | |||||||
إخراج تشويه الموجي (وضع البطارية) | ≤3٪ (الحمل الخطي) | |||||||
لا يوجد فقدان للحمل (وضع البطارية) | ≤0.8٪ قوة مصنفة | |||||||
لا خسارة الحمل (وضع التيار المتردد) | ≤ 2٪ من الطاقة المقدرة (الشاحن لا يعمل في وضع التيار المتردد) | |||||||
لا خسارة الحمل (وضع توفير الطاقة) | ≤10 واط | |||||||
نوع البطارية | بطارية VRLA | جهد الشحن: 14.2 فولت ؛تعويم الجهد: 13.8 فولت (جهد بطارية واحد) | ||||||
تخصيص البطارية | يمكن تخصيص معلمات الشحن والتفريغ لأنواع مختلفة من البطاريات وفقًا لمتطلبات المستخدم (يمكن ضبط معلمات الشحن والتفريغ لأنواع مختلفة من البطاريات من خلال لوحة التشغيل) | |||||||
حماية | إنذار انخفاض الجهد البطارية | افتراضي المصنع: 11 فولت (جهد بطارية واحد) | ||||||
حماية البطارية من الجهد المنخفض | الإعداد الافتراضي للمصنع: 10.5 فولت (جهد بطارية مفرد) | |||||||
إنذار الجهد الزائد للبطارية | افتراضي المصنع: 15 فولت (جهد بطارية واحد) | |||||||
حماية البطارية من الجهد الزائد | افتراضي المصنع: 17 فولت (جهد بطارية واحد) | |||||||
الجهد استعادة البطارية الجهد الزائد | افتراضي المصنع: 14.5 فولت (جهد بطارية واحد) | |||||||
حماية الطاقة الزائدة | الحماية التلقائية (وضع البطارية) ، قاطع الدائرة أو التأمين (وضع التيار المتردد) | |||||||
العاكس الناتج حماية ماس كهربائى | الحماية التلقائية (وضع البطارية) ، قاطع الدائرة أو التأمين (وضع التيار المتردد) | |||||||
حماية درجة الحرارة | > 90 درجة مئوية (إخراج إيقاف التشغيل) | |||||||
إنذار | A | حالة العمل العادية ، الجرس ليس له صوت إنذار | ||||||
B | أصوات الجرس 4 مرات في الثانية عند فشل البطارية ، والجهد غير الطبيعي ، وحماية الزائد | |||||||
C | عندما يتم تشغيل الجهاز لأول مرة ، سيطلب الجرس 5 عندما يكون الجهاز طبيعيًا | |||||||
داخل وحدة التحكم بالطاقة الشمسية (خياري) | وضع الشحن | MPPT أو PWM | ||||||
التيار الشاحن | 10A ~ 60A (PWM أو MPPT) | |||||||
نطاق الجهد المدخلات الكهروضوئية | PWM: 15V-44V (نظام 12V) ؛30V-44V (نظام 24V) ؛60V-88V (نظام 48V) MPPT: 15V-120V (نظام 12V) ؛30V-120V (نظام 24V) ؛60 فولت -120 فولت (نظام 48 فولت) | |||||||
أقصى جهد إدخال PV (Voc) (عند أدنى درجة حرارة) | PWM: 50 فولت (نظام 12 فولت / 24 فولت) ؛100 فولت (نظام 48 فولت) / MPPT: 150 فولت | |||||||
الطاقة القصوى لصفيف PV | نظام 12 فولت: 140 واط (10 أمبير) / 280 واط (20 أمبير) / 420 واط (30 أمبير) / 560 واط (40 أمبير) / 700 واط (50 أمبير) / 840 واط (60 أمبير) ؛ نظام 24 فولت: 280 واط (10 أمبير) / 560 واط (20 أمبير) / 840 واط (30 أمبير) / 1120 واط (40 أمبير) / 1400 واط (50 أمبير) / 1680 واط (60 أمبير) ؛ نظام 48 فولت: 560 واط (10 أمبير) / 1120 واط (20 أمبير) / 1680 واط (30 أمبير) / 2240 واط (40 أمبير) / 2800 واط (50 أمبير) / 3360 واط (60 أمبير) | |||||||
خسارة الاستعداد | ≤3 واط | |||||||
كفاءة التحويل القصوى | > 95٪ | |||||||
نمط العمل | البطارية أولاً / التيار المتردد أولاً / وضع توفير الطاقة | |||||||
وقت النقل | ≤4 مللي ثانية | |||||||
عرض | شاشة LCD | |||||||
الطريقة الحرارية | مروحة تبريد في تحكم ذكي | |||||||
تواصل | RS485 / APP (مراقبة WIFI أو مراقبة GPRS) | |||||||
بيئة | درجة حرارة التشغيل | ≤55 ديسيبل | ||||||
درجة حرارة التخزين | -10 درجة مئوية ~ 40 درجة مئوية | |||||||
ضوضاء | -15 درجة مئوية ~ 60 درجة مئوية | |||||||
ارتفاع | 2000 م (أكثر من خسران) | |||||||
رطوبة | 0٪ ~ 95٪ ، لا تكاثف | |||||||
ملاحظة: تخضع جميع المواصفات للرسوم دون إشعار مسبق |
العاكس الشمسي
MPPT / Wmp

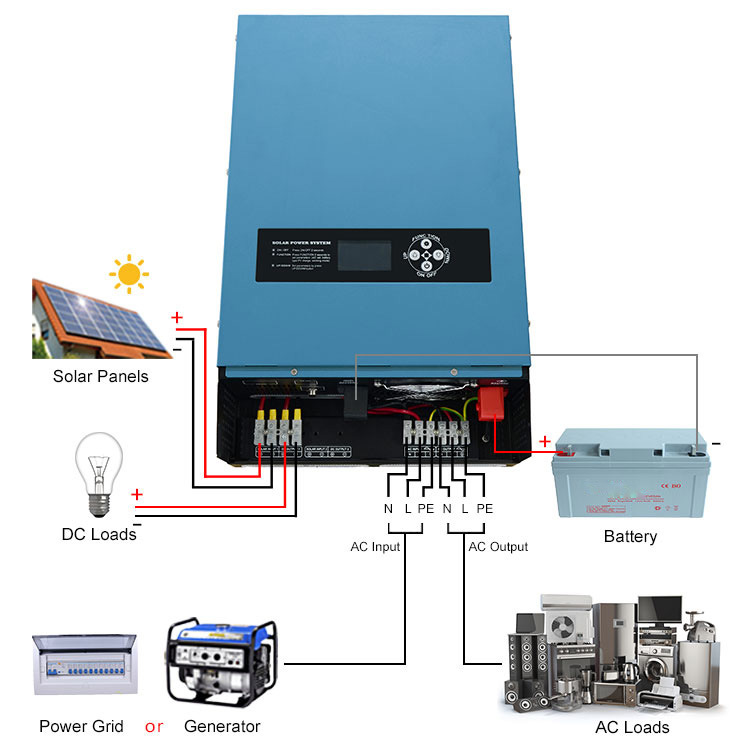

العاكس على الألواح الشمسية
